Laboratuvar Envanterindeki Cihazlar

1. CNC Dik İşlem

CNC takım tezgahlarının avantajları yüksek verimlilik ve parça kalitesi, kolay kalite kontrol, ek aparat ihtiyaç ve stoğunun az olması ve tek bağlamada birden fazla işlem yapılabilmesidir. CNC takım tezgahlarında işlem süreleri sabit olduğundan üretim plan, takip ve denetimi kolaydır. Önceden zaman ve maliyet tespit imkanı CNC takım tezgahlarına çalışma ve dizayn esnekliği sağlar.

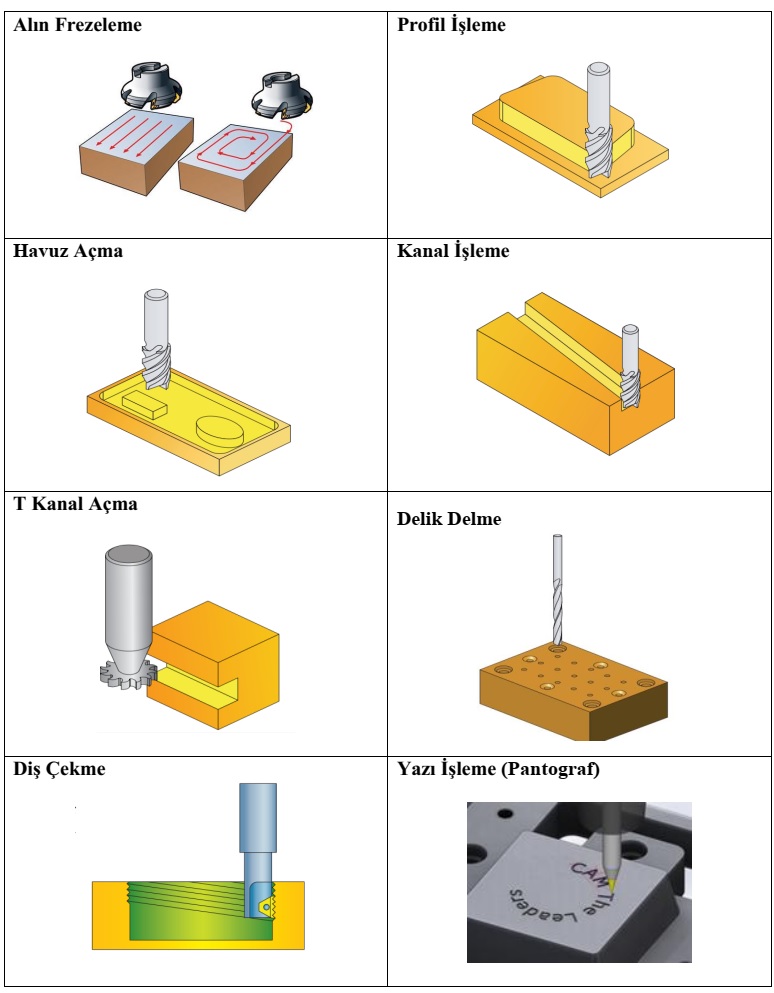

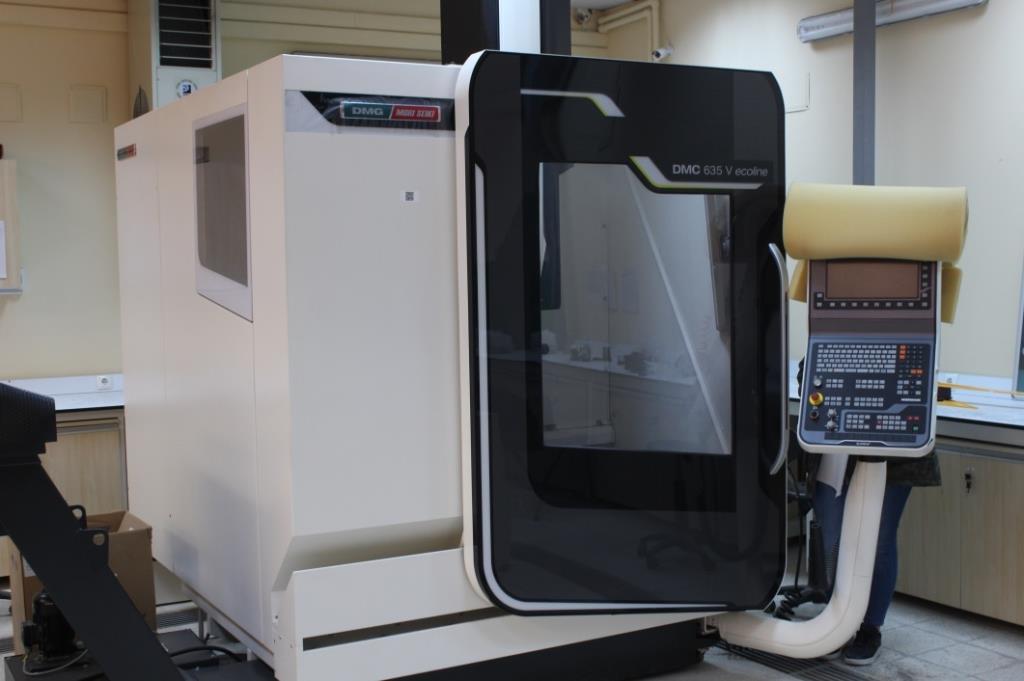

Bölümümüzde 1 adet DMG Mori Seiki DMC 635 V Ecoline CNC Freze tezgahı mevcuttur. Bu tezgahta görevli teknisyenimiz yardımıyla hızlıca yapılabilecek işlemler aşağıdaki şekilde verilmiştir [ 1 ]. Bölümümüzdeki CNC Freze tezgahına ait teknik özellikler şu şekildedir:

• x-Yönü hareket: 635 mm
• y-Yönü hareket: 510 mm
• z-Yönü hareket: 460 mm
• Mil dönüş hızı (maks.): 8000 rpm
• Tork (maks.) (40 / 100% DC): 83 / 57 Nm
• Mil gücü (40 / 100% DC): 13 / 9 kW
• Takım sayısı: 20 adet
• Tabla yükü (maks.): 600 kg

[ 1 ] Solidcam 2009 Milling User Guide, Solidcam, 2009.

2. CNC Torna

CNC torna tezgahları konvansiyonel torna tezgahlarında olduğu gibi silindirik (dönel) iş parçalarının imalatında kullanılır. CNC tezgahlarda NC tezgahlardan farklı olarak program durdurulabilir, değiştirilebilir, değiştirilmiş olan program son şekliyle hem işletilir hem de hafızaya alınır, sistemde takım parçaları, boyutları vs. operatör tarafından CNC takım tezgahına tanımlatılabilir ve tüm bu parametrelerin kontrol ünitesine bir kere tanımlanması yeterlidir. CNC tezgah kontrol ünitesi bir güç kaynağı ile beslenir ve herhangi bir enerji kesintisinde program saklanır. Ayrıca CNC takım tezgahlarında parça işlenmesi sırasında operatör müdahalesi yoktur ve böylece hem operatör hataları minimize edilir hem de maksimum iş güvenliği sağlanır. Ayrıca CNC takım tezgahlarında iş parçası hassas ve devamlı aynı ölçüde çıkar yani CNC takım tezgahlarının tekrarlama ve pozisyonlama hassasiyeti çok yüksektir.

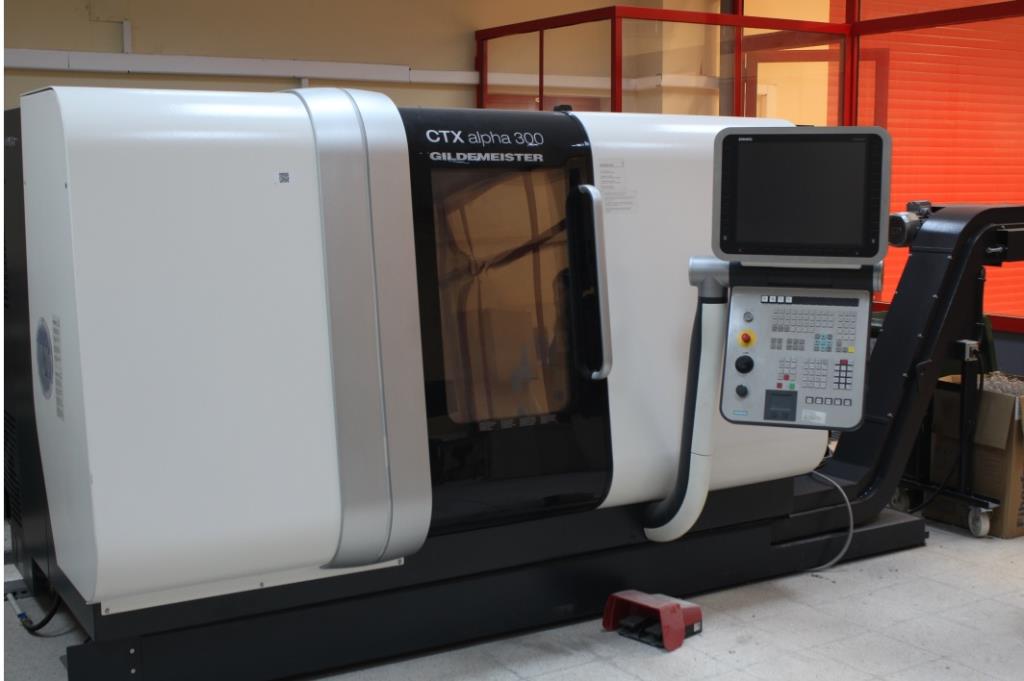

Bölümümüzde 1 adet DMG Mori Gildemeister CTX Alpha 300 CNC Torna tezgahı mevcuttur. Bölümümüzdeki CNC Freze tezgahına ait teknik özellikler şu şekildedir:

• Maksimum tornalama çapı: 200 mm
• Maksimum tornalama uzunluğu: 335 mm
• Mil dönüş hızı (maks.): 6000 rpm
• Tork (maks.): 127 Nm
• Takım sayısı: 12 adet

3. Üniversal Torna Tezgahı

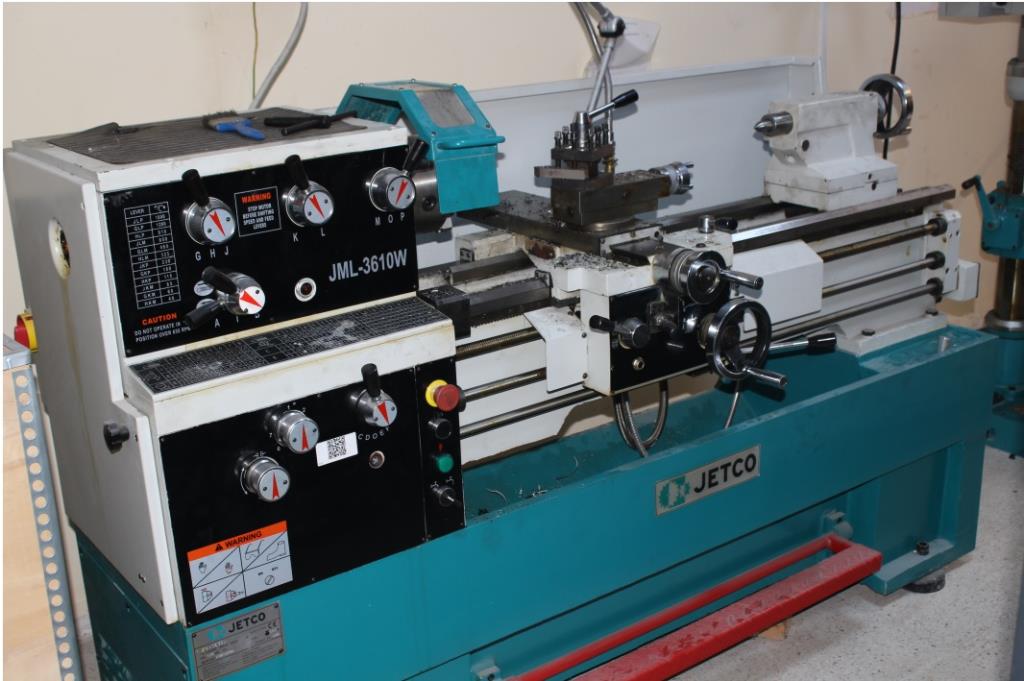

Bölümümüzde 1 adet Jetco JML-3610W Üniversal Torna tezgahı mevcuttur. Bölümümüzdeki Üniversal torna tezgahına ait teknik özellikler şu şekildedir:

• Banko üzeri çap: 356 mm
• Araba üzeri çap: 216 mm
• Köprü boşluğundaki çap: 508 mm
• Banko genişliği: 267 mm
• Puntalar arası mesafe: 1015 mm
• Mil ucu: D1-4
• Mil delik çapı: 38 mm
• Mil koniği: MT-5
• Mil hız kademesi: 12
• Mil hız aralığı: 40 – 1800 rpm
• Enine/Çapraz support hareketi: 162/89 mm
• İlerleme oranı: 0.04 – 0.6 mm/devir
• Kalemlik ölçüsü: 16 x 16 mm
• Metrik Hatve Sayısı: 22
• Metrik Hatve Oranı: 0.4 – 7 mm
• Punta yüksekliği: 178 mm
• Karşı punta pinol hareketi: 120 mm
• Karşı punta konikliği MT-3
• Motor giriş gücü: HP 5.7 / S6 %40
• Motor çıkış gücü HP 3 / S6 %100
• Ölçüler LxWxH: 1873 x 750 x 1200 mm
• Net Ağırlık: 995 kg

4. Matkap Tezgahı

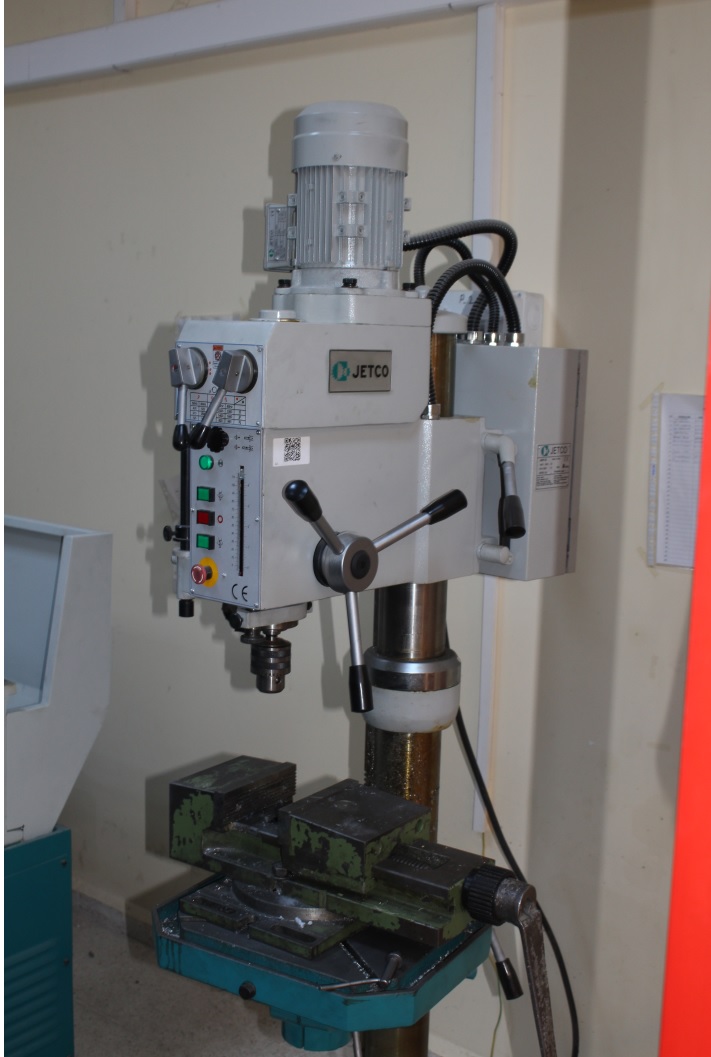

Bölümümüzde 1 adet Jetco JDGP-35 Şanzımanlı Matkap tezgahı mevcuttur. Matkap tezgahı ile 35 mm’ye kadar delikler delinmekte, M22’ye kadar da klavuz çekme işlemleri yapılmaktadır. Bölümümüzdeki Matkap tezgahına ait teknik özellikler şu şekildedir:

• Maksimum Delme Çapı: 35 mm
• Maksimum Klavuz Çekme: M22
• Maksimum Strok: 190 mm
• İş mili ile Sütun Arası Maksimum Mesafe: 360 mm
• İş mili Ucu ile Tabla Arası Maksimum Mesafe: 615 mm
• İş mili Ucu ile Taban Arası Maksimum Mesafe: 1195 mm
• Tablanın Maksimum Hareketi: 550 mm
• Tablanın Açısal Hareketi: – 45, + 45
• İş mili Konikliği: MT4
• İş mili Hız Kademesi: 9
• İş mili Hız Oranı: 72 – 2580 rpm
• İş mili İlerleme Kademesi: 3
• İş mili İlerleme Oranı: 0.1, 0.2, 0.3
• Tabla Ölçüleri: 570 x 480 mm
• Tablanın Efektif Çalışma Alanı: 410 x 395 mm
• Sütun Çapı: 140 mm
• Ana Motor Gücü: 2 kw
• Makine Ölçüleri: 1000 x 650 x 2220 mm
• Net / Brüt Ağırlık: 565 / 615 kg

5. Testere Tezgahı

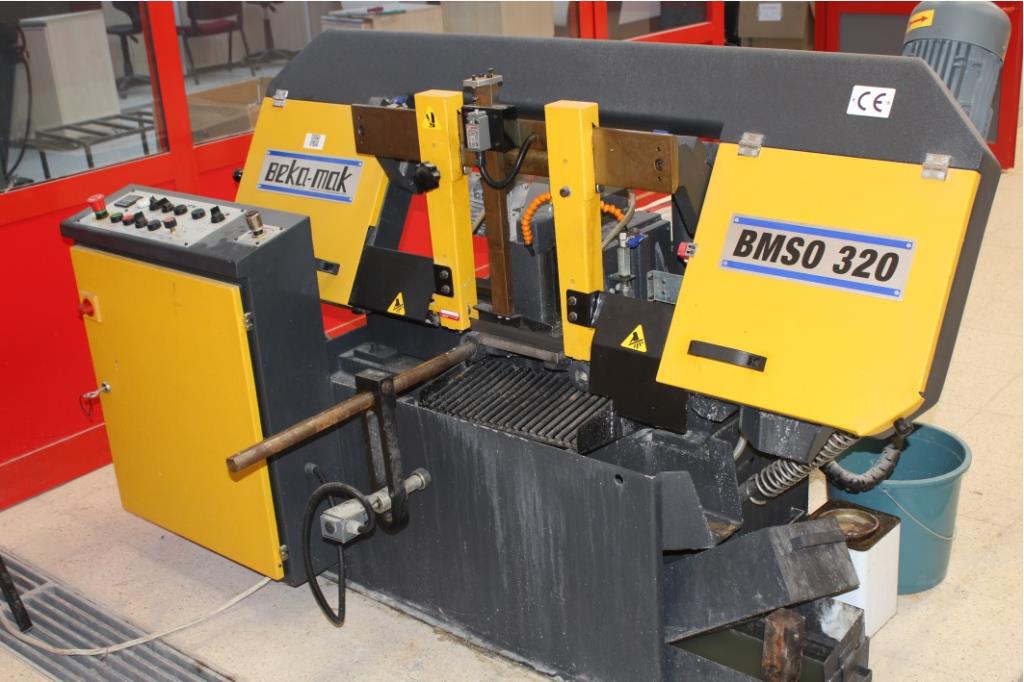

Bölümümüzde 1 adet Beka-Mak BMSO 320 Testere tezgahı mevcuttur. Bu tezgah ile iş parçaları istenilen boyutlarda hızlıca kesilmektedir. Tam otomatik şerit testere dolu malzeme, boru, çelik döküm, çelik vb. metalleri kesmek için uygundur. Testere tezgahında gerekli ayarlamalar yapıldığında otomatik kesme işlemi gerçekleştirilebilmekte ve malzeme kesimi bitikten sonra üst gövde otomatik olarak kesim yüksekliğine kalkmaktadır. Bölümümüzdeki Testere tezgahına ait teknik özellikler şu şekildedir:

• Yuvarlak Kesme Kapasitesi: 320 mm
• Lama Kesme Kapasitesi: 320 x 300 mm
• Kare Kesme Kapasitesi: 300 mm
• Ana Motor: 2,2 kW
• Hidrolik Motor: 0,37 kW
• Sürücü Motor: 0,25 kW
• Soğutucu Motor: 0,12 kW
• Kesme Hızları: 20 – 100 m/min
• Şerit Testere Ölçüsü: 3660 x 27 x 0,9 mm
• Malzeme Besleme Yüksekliği: 640 mm
• Ağırlık: 770 kg
• Uzunluk: 1900 mm
• Genişlik: 850 mm
• Yükseklik: 1300 mm

6. Çekme - Basma Test Cihazı

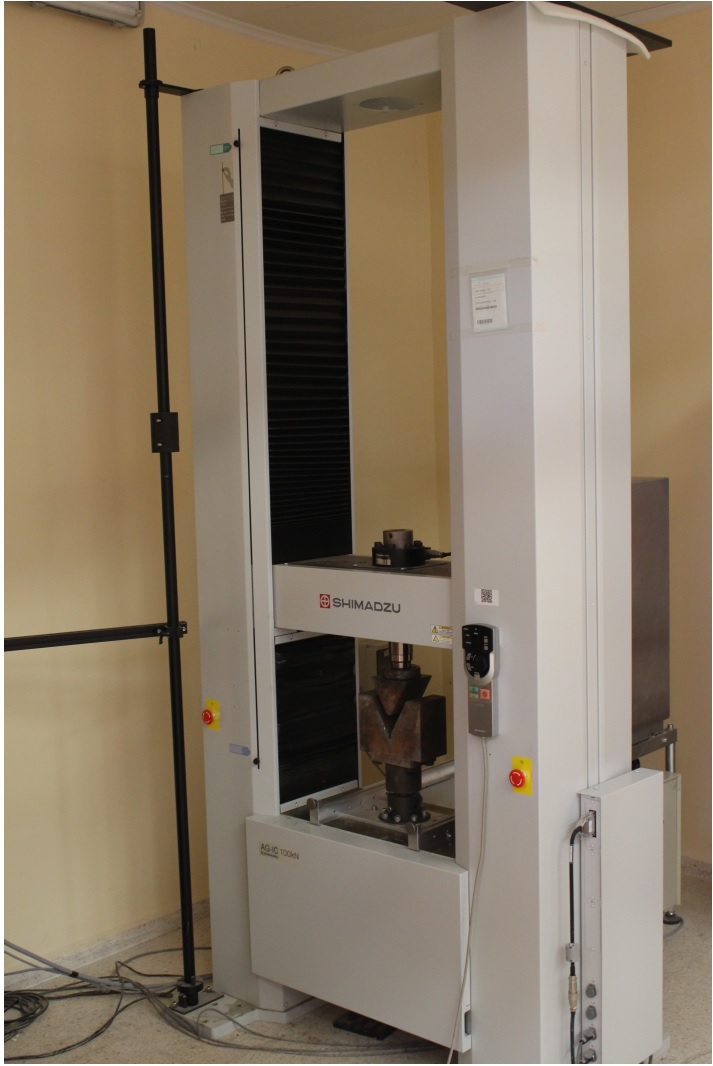

Metal ve alaşımlar ile polimer, seramik ve kompozit malzemelere uygulanan en eski ve en çok kullanılan mekanik deney olan çekme deneyi Bölümümüzde bulunan Shimadzu AG-IC 100kN çekme-basma test cihazı ile gerçekleştirilmektedir. Çekme deneyi, tasarım sırasında ihtiyaç duyulan, malzemenin en temel mekanik özellikleri hakkında bilgi sağlayan bir deney olması nedeniyle, çeşitli mühendislik uygulamalarında malzeme seçiminde, malzemelerin gerekli kalite standardının sağlanıp sağlanmadığının kontrolünde, yeni malzeme ve proseslerin geliştirilmesinde, farklı malzemelerin kıyaslanmasında ve servis koşullarında malzemelerin davranışlarının tahmin edilmesinde geniş ölçüde kullanılmaktadır. Cihazın değişen çeneleri sayesinde basma deneyleri de gerçekleştirilmektedir. Ayrıca cihazda bulunan fırın ünitesi ile çeşitli sıcaklıklar için de deneyler gerçekleştirilebilmektedir. Cihaz 100 kN’a kadar yük uygulayabilmektedir.
